LOOK UP 1/7

NOTE D'INTENTION

LOOK UP ou Le jardin d'Héliotrope.

Look Up ou Le jardin d'Héliotrope est un projet de sculpture cinétique solaire original. Cette proposition qui fait référence à deux grands noms de l'art contemporain que sont Jean Tinguely et Alexandre Calder, est un Héliotrope. Tout comme la fleur de tournesol, elle se tourne vers le soleil.

Look Up est issue d'une famille de sculptures pour laquelle il s'agissait déjà d'énergie, de mouvement et de poésie. Des liens vous sont proposés ici :

Smiley, Château Hagen 2017  https://uzanfr.blogspot.com/2018/07/chanlibre30_14.html

Eliobi, Australie 2010-2011     https://uzanfr.blogspot.com/2011/03/blog-post.html

                                                       https://uzanfr.blogspot.com/2010/11/blog-post_09.html



Effet papillon, Australie 2008   https://uzanfr.blogspot.com/2010/09/blog-post.html

LOOK UP 2/7

PRÉSENTATION



 Look Up installée dans le jardin du lot n°2 évolue en suivant la course du soleil. Le mobile directement exposé à l'astre se met en mouvement quand sa caresse est suffisante et s’arrête quand celui-ci reste caché. Immobile ou en mouvement, l'Héliotrope conserve son statut d’œuvre esthétiquement poétique.

La technologie solaire utilisée pour Look Up sera la même que pour Eliobi et que pour les autres mobiles déjà créés. Le leader mondial de la motorisation Maxon équipe les sculptures.

Énergie solaire et mobilité électrique sont les enjeux des sociétés modernes de demain. Ainsi donc Look Up un projet résolument tourné vers l'avenir trouve logiquement sa place à la DAEM où les questions de forces et d'autonomie énergétique sont au cœur des préoccupations du pays.
Look Up s'inscrit dans une application artistique de ce pari sur l'avenir.

Look Up tournée vers le ciel est un hélioptère qui comme la fleur de tournesol regarde et prend sa force dans le soleil. Et c’est ce que Look Up veut nous dire, notre avenir est de nous tourner vers le soleil.

Look Up c’est une S.C.S.* dont la définition échappe à n’importe quel moteur de recherche conventionnel. C’est vers ChatGPT que j’ai dû me tourner pour obtenir une proposition de définition correcte que voici:

Depuis sa conception et jusqu’à sa fabrication au travers des personnes qui ont travaillé à sa réalisation, la sculpture a reçu des petits noms: l’horloge solaire, le tipi fleuri, le hérisson coloré, le capteur de fréquences imaginaires, Spoutnik, fleur solaire.

Finalement, une machinerie poétique qui aurait sans doute beaucoup plû à Léonard de Vinci.

*S.C.S. : sculpture cinétique solaire.

LOOK UP 3/7

COLLECTIONS





LOOK UP 4/7

ÉTUDE ET CONCEPTION


Look Up est une sculpture cinétique solaire d'une hauteur hors tout de près de 3,40m pour une grande largeur à 1,50m. Elle peut être divisée en trois parties:
L'ossature, Le mobile, Le socle.

L'ossature
Elle est constituée de 3 demies arches en tôle acier roulée de 10 mm, sablées  et peintes en noir mat. Elles sont d'une hauteur comprise entre 2,40m et 2,75m et d'un poids total estimé à 300 kilos. Scellées au socle, elles supportent un tube acier roulé sur 1,50m pour un diamètre de 114 mm dans lequel sont ajustés le moyeu et la partie mobile.

Le mobile
Il s'agit de 15 fers-plats en acier galvanisé en 20/4 pour des  longueur comprises entre 20cm et 60cm mis en forme sur le moyeu et sur lesquels sont fixés les disques d'Alucoban.
Les disques, en 4mm d'épaisseur pour des diamètres autours de 250mm sont ajourés et peints aux couleurs de la maquette. Les panneaux solaires sont clippés dessus.

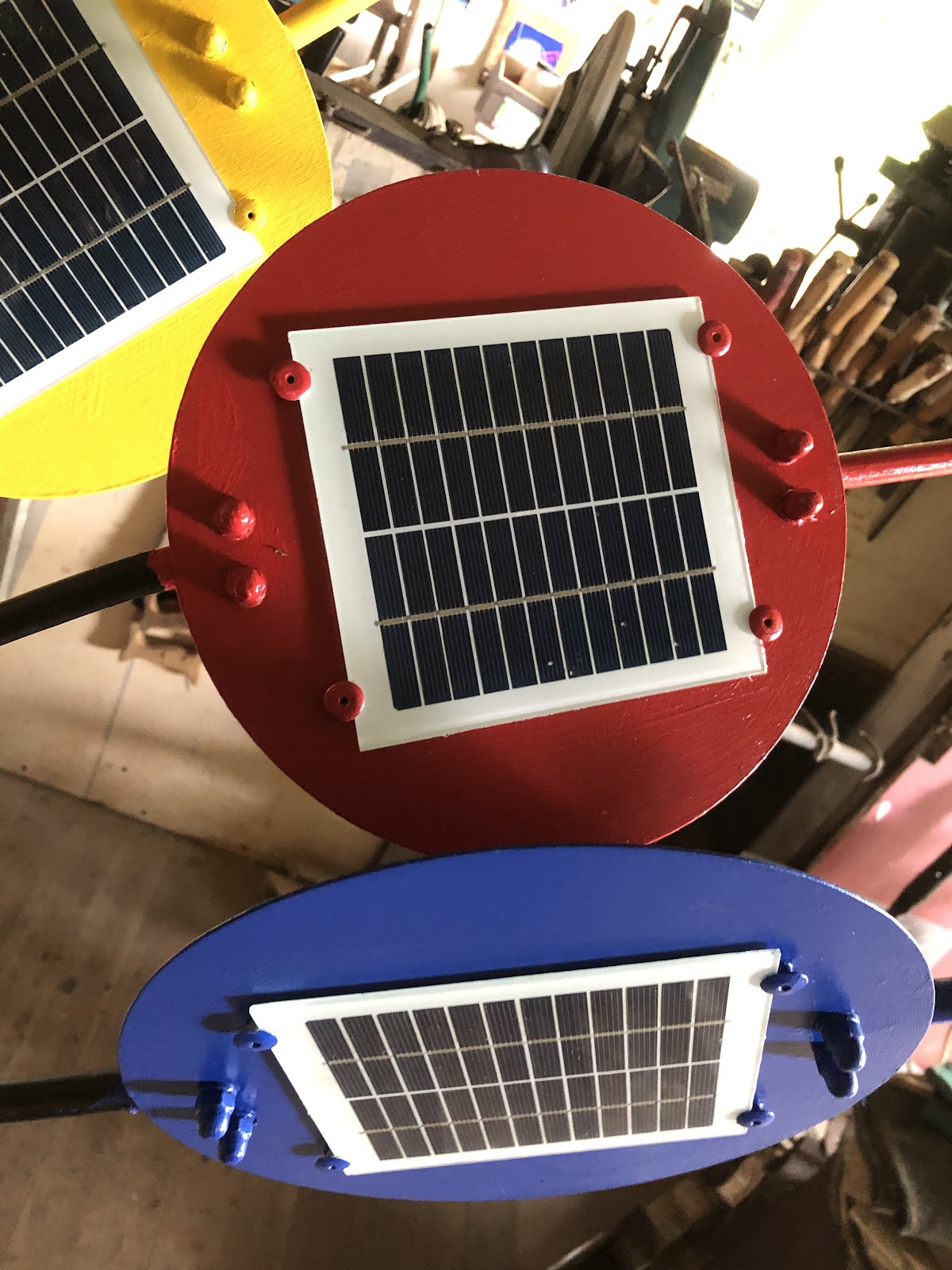

Les panneaux solaires, des modules de type 3W en 6 volts, fixés aux disques fournissent  l’électricité à flux tendu.
Le moyeu est une pièce usinée d'un poids estimé à une vingtaine de kilos qui porte sur deux roulements le moteur et les pales (voir dessin).
Le moteur Maxon de type 24 volts 150 watts sur lequel un réducteur planétaire 1/750 est monté, anime les pales (voir documents). Un fourreau d'étanchéité protège l'ensemble.

Le socle
Le socle est une dalle en béton armé de 1640/1850/200mm (voir dessin), finition lisse. Il est positionné dans le jardin en accord avec le plan paysagé.



Ossature







Moyeu





Mobile






Socle

LOOK UP 5/7

FABRICATION



NOTE DESCRIPTIVE

 Look Up est une sculpture cinétique solaire d'une hauteur hors tout de près de 3,40m pour une grande largeur à 1,50m. Elle peut être divisée en trois parties:
L'ossature.   Le mobile.  Le socle.



L'ossature
L'ossature la partie fixe en acier est réalisée dans un atelier industriel. Elle est constituée de 3 demies arches en tôle acier roulée de 10 mm, sablées  et peintes en noir mat. Elles sont d'une hauteur comprise entre 2,40m et 2,75m et d'un poids total estimé à 300 kilos. Scellées au socle, elles supportent un tube acier roulé sur 1,50m pour un diamètre de 114 mm dans lequel sont ajustés le moyeu et la partie mobile.







Le mobile
Le mobile: la partie aérienne est réalisée dans mon atelier. Il s'agit de 15 fers-plats en acier galvanisé en 20/4 pour des  longueur comprises entre 20cm et 60cm mis en forme sur le moyeu et sur lesquels sont fixés les disques d'Alucoban.
Les disques, en 4mm d'épaisseur pour des diamètres autours de 250mm sont ajourés et peints aux couleurs de la maquette. Les panneaux solaires sont clippés dessus.
Les panneaux solaires, des modules de type 3W en 6 volts, fixés aux disques fournissent  l’électricité à flux tendu.













Le moyeu

Le moyeu est usiné, chez un tourneur/ajusteur. Le moyeu est une pièce usinée d'un poids estimé à une vingtaine de kilos qui porte sur deux roulements le moteur et les pales (voir dessin).
Le moteur Maxon de type 24 volts 150 watts sur lequel un réducteur planétaire 1/750 est monté, anime les pales (voir documents). Un fourreau d'étanchéité protège l'ensemble.

Le socle
Le socle est une dalle en béton armé de 1640/1850/200mm (voir dessin), finition lisse. Il est positionné dans le jardin en accord avec le plan paysagé.



LOOK UP 6/7

ESSAIS



La sculpture cinétique solaire combine l'esthétique artistique avec des éléments cinétiques alimentés par l'énergie solaire, créant ainsi une œuvre qui se déplace ou change en fonction de la lumière solaire. Ces sculptures captivantes reflètent l'interaction entre l'art et la durabilité.



LOOK UP 7/7

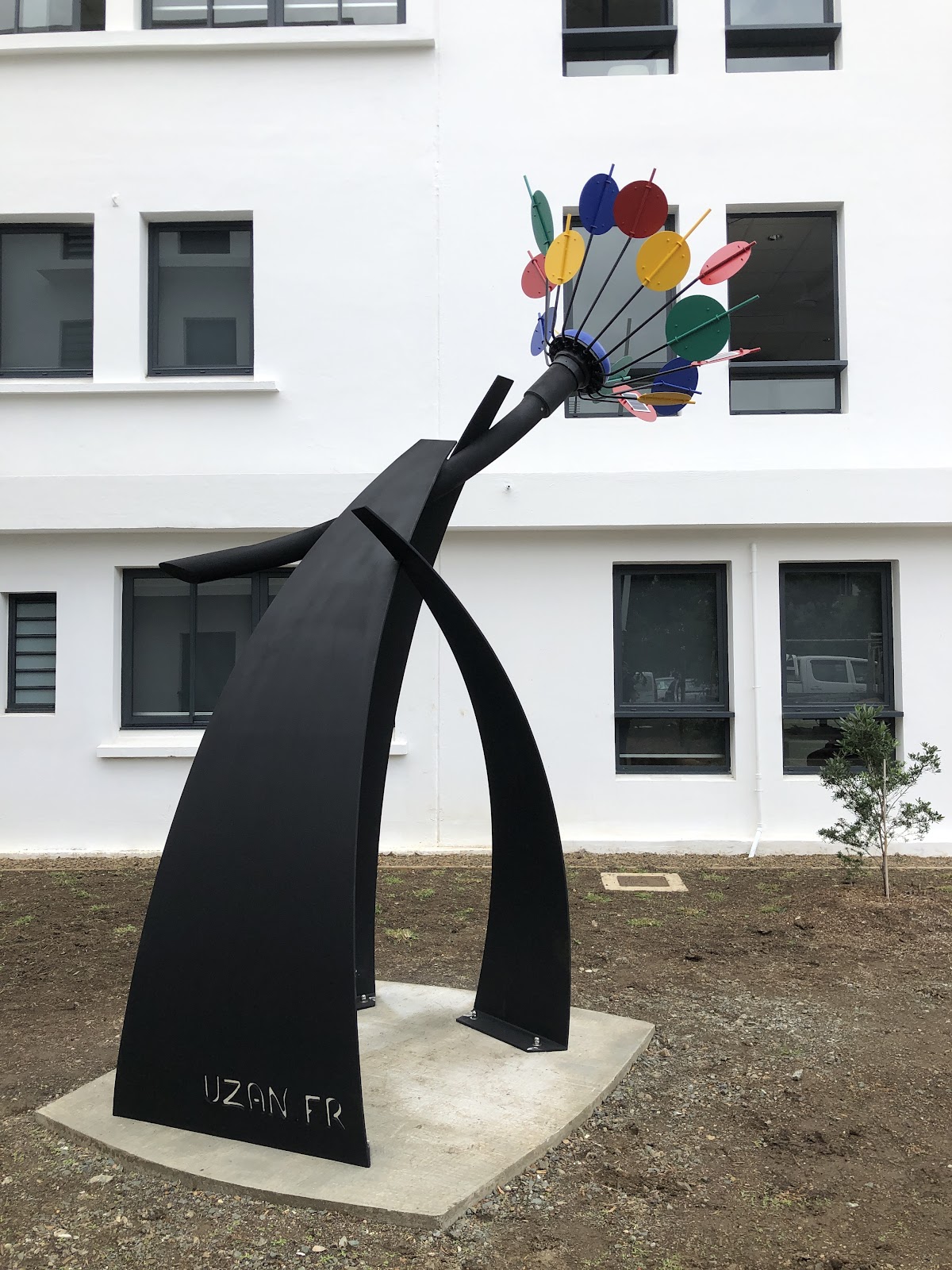

INSTALLATION

Livraison de Look Up dans le jardin de la D.A.E.M.
